方案背景

智能化变电站及IEC61850技术的引入大幅度简化了变电站的网络拓扑结构，给传统的变电站技术带来很多技术上的突破，同时信息的数字化给系统分析监控提出一些新的课题。通信连接变得不再可见，以光纤方式取代了传统站中的硬接线连接，故障发生后难于以传统的查线方式追查事故的原因，网络也缺乏相应的监测手段等。

我们的解决方案

1. 强大的硬件平台及极强的数据处理能力

具有单机实时监听和捕获千兆级链路层通信数据的能力

2. 对变电站SCD文件进行校验

对SCD文件中不符合IEC61850的内容以报告的形式提示给用户

3. 对变电站SV、GOOSE、MMS报文实时分析及存储

并以图形化的界面向用户实时展示分析结果，对报文错误及变电站事件以告警的形式提示给用户

4. IED在线状态及网络流量实时统计、展现功能

流量异常给出报警

5. 高速索引技术的应用

可以在TB级海量数据中快速定位到任何一条存储报文

6. 基于变电站SCD模型

可自动生成IED物理连接图，以及IED层、LN层、DO/DA层等多层次逻辑连接图

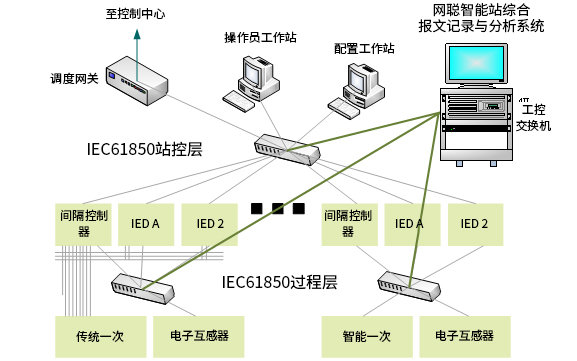

系统典型部署

典型应用

可对智能化变电站全景数据进行实时记录与分析，能在线发现二次系统的配置错误、报文异常、IED装置及网络异常，将这些异常准确定位并通过高可视化的方法展示出来，极大的提高了二次系统的稳定性。
