产品介绍

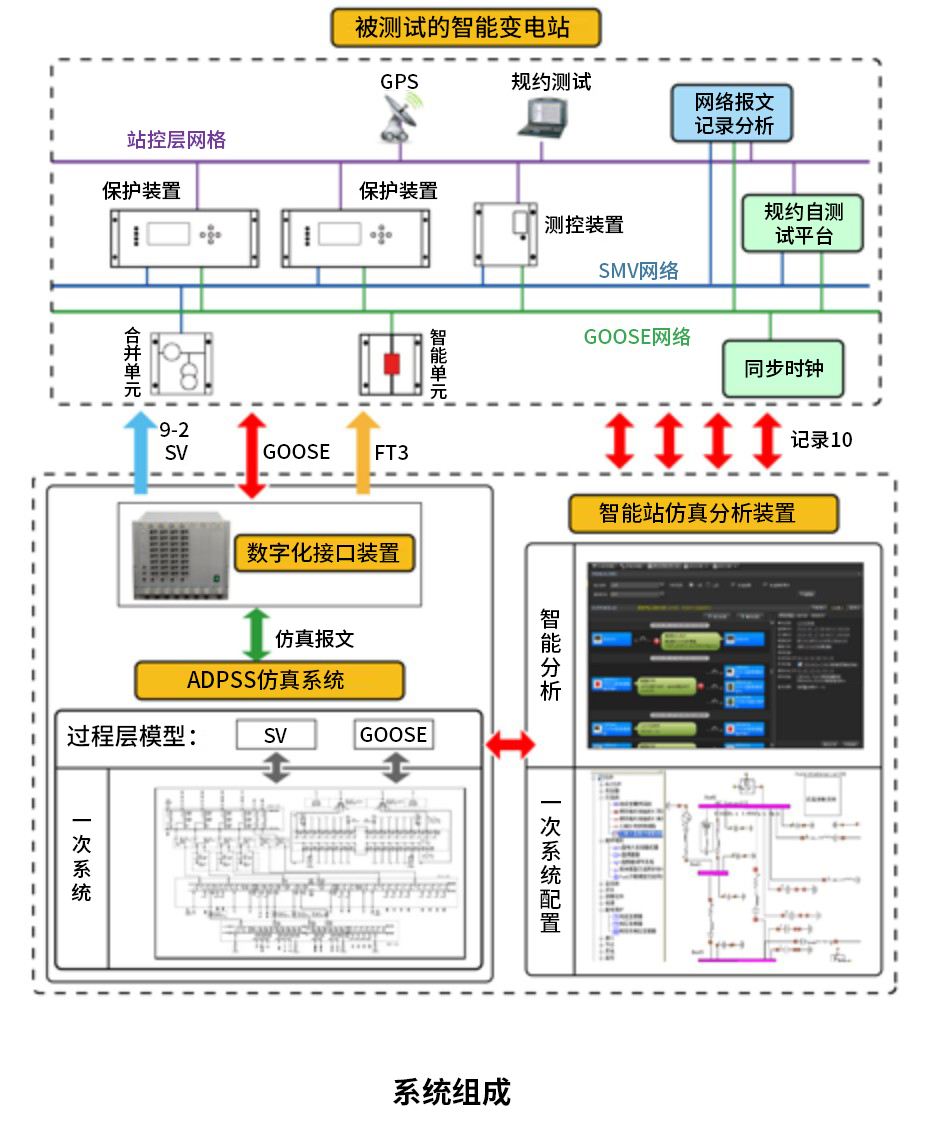

集成式智能化变电站仿真调试系统，是网聪和中国电科院系统所合作推出的先进的智能站调测系统。该系统将获得国家科技进步一等奖的电力系统一次实时仿真技术和网聪智能记录分析核心技术有机结合起来，一次仿真系统提供整站的电气量仿真并将仿真结果通过数字接口输出，实现和待测二次系统的交互。记录分析系统对二次交互过程进行智能分析，从而快速对被测系统进行校验。

基于实时仿真的智能站调试系统，可以对智能站一次电网整体进行统一建模，采取电磁暂态仿真方式，为智能站提供近似于运行工况的数据流，可对保护在单一/多重故障下动作行为，以及对保护定值、逻辑、时间等特性参数进行综合测试，也可以对智能站多间隔乃至全站进行联合调试，可有效缩短工程调试周期，简化调试流程，提高现场调试效率。这个系统可以对各种复杂的、可能发生的一次异常情况下二次系统的响应进行充分的分析、校验，从而发现二次系统在设计、配置及保护配合方面的隐患，从而保证智能化变电站的安全、稳定运行。

系统可以完美展示智能化变电站一次电气行为及智能电子装置响应，对理解智能站一、二次关联关系及智能站各类保护及测控机制有很大帮助。可以有效的用于智能化变电站的培训。

产品特点

1. 获得国家科技进步一等奖的强大、准确、权威的一次系统电磁暂态仿真能力

2. 高可视化的一次系统绘图、配置，一二次关联及故障仿真点设置能力

3. 高可视化的网络连接、虚拟二次连接与二次回路展现

4. 系统级的保护、测控测试能力

5. 一体化的测试结果智能分析

产品功能

1. 仿真功能

电磁暂态计算，采用50us仿真步长，支持整站的实时仿真

2. 仿真接口功能

• 最大支持插入4块功能板卡，每块8个以太网光口+8个FT3光串口
• 支持点对点及组网模式、VLAN
• 标准SMV报文及灵活配置GOOSE
• 支持IEEE 1588、IRIG-B、PPS对时
• 多模光纤、1310nm、ST接口、传输距离5km

3. 配置及记录分析功能
